【工法讲堂】环保型管道非开挖--顶管机施工

　　该工程为东莞市常平镇截污次支管网工程（石马河流域），总汇水面积为21.04km²，污水管网总长度15.42km（含预留支管），管径DN400~DN800，其中顶管段约2.26km，其余段采用钢板桩支护或放坡开挖施工。

　　工程概况

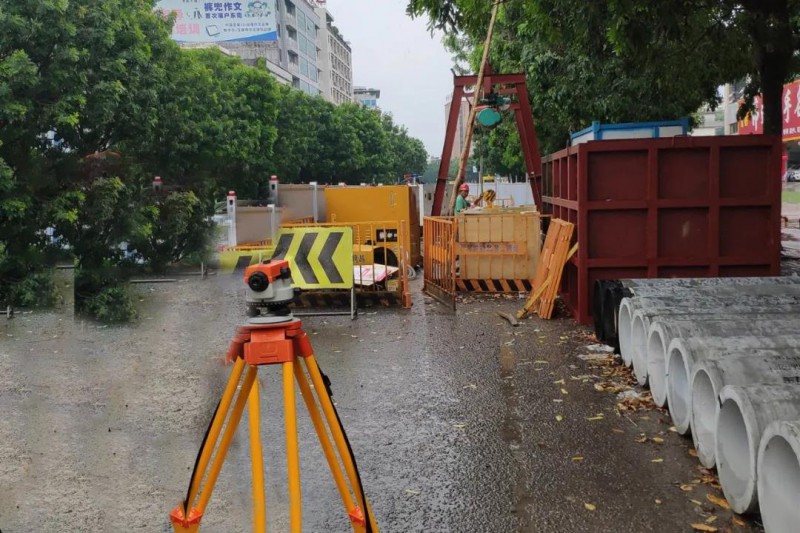

　　该段顶管工程设计污水管为Φ500mm混凝土预制管，长度44m，管道埋深6.0m，采用顶管机进行施工，施工过程中不需要开挖路面，只需要一个很小的工作井和接收井；对交通和居民的影响较小；可以避免开挖施工的噪声和扬尘污染，是一种环保型的管道非开挖施工方法。

　　施工地层为中粗砂和砂质粘土地层。

　　主要施工设备

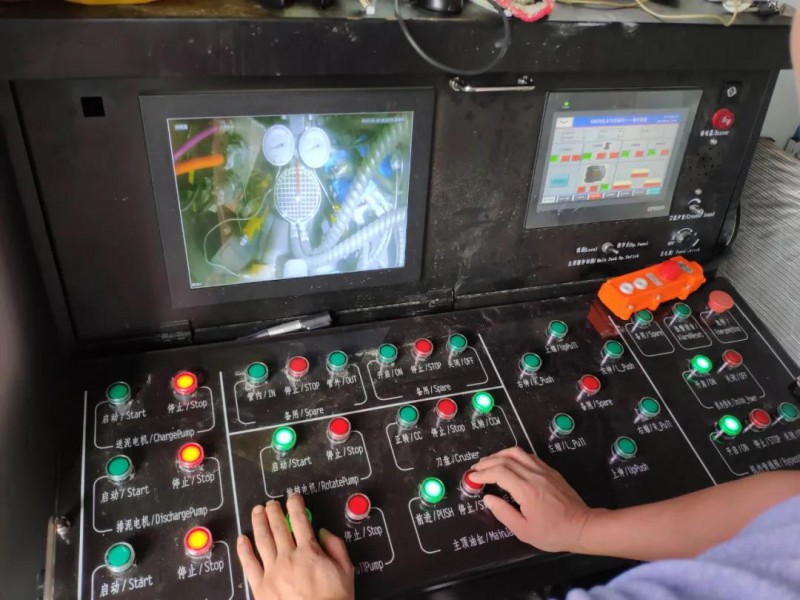

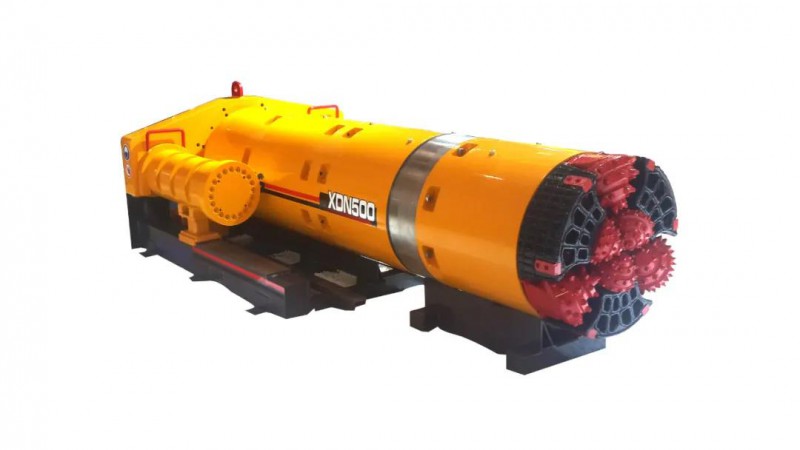

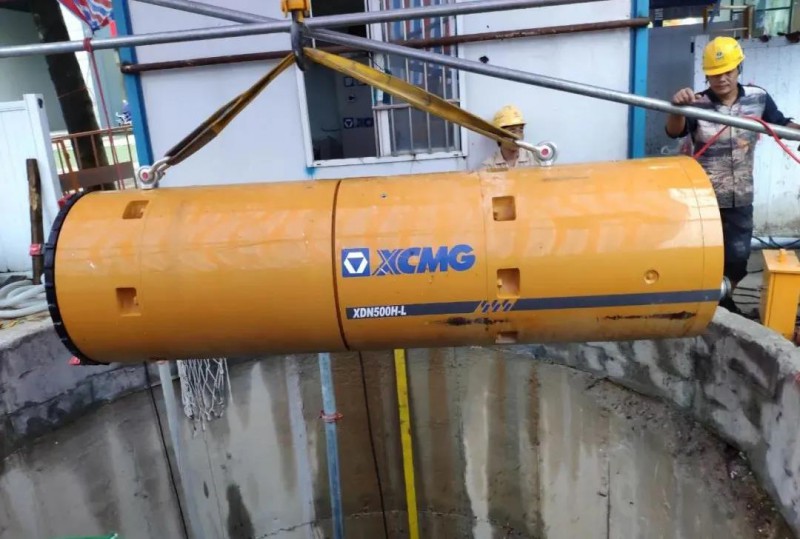

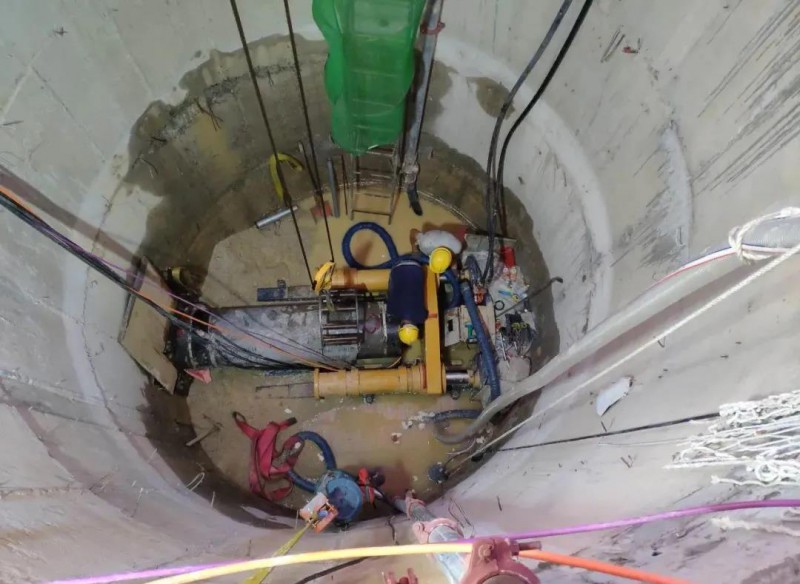

　　施工选用XDN500H-L泥水平衡顶管机，该设备采用液压驱动，防水、防潮性能好；整体结构紧凑，始发井直径仅需3.5m，接收井需2.5m；可根据不同工况配置不同刀盘，同时刀盘转速、顶进速度和泥浆流量均可无级调节，具备极佳的工况适应性。

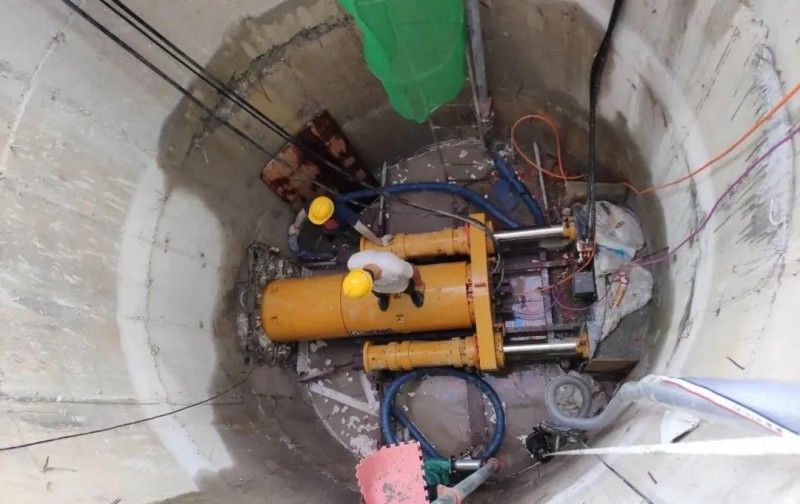

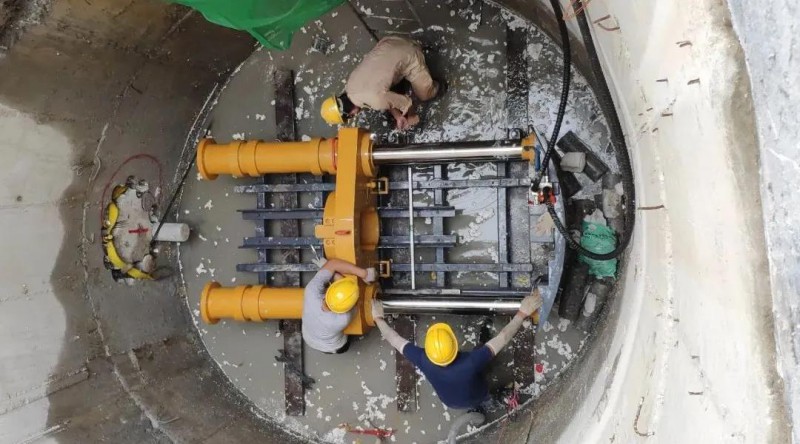

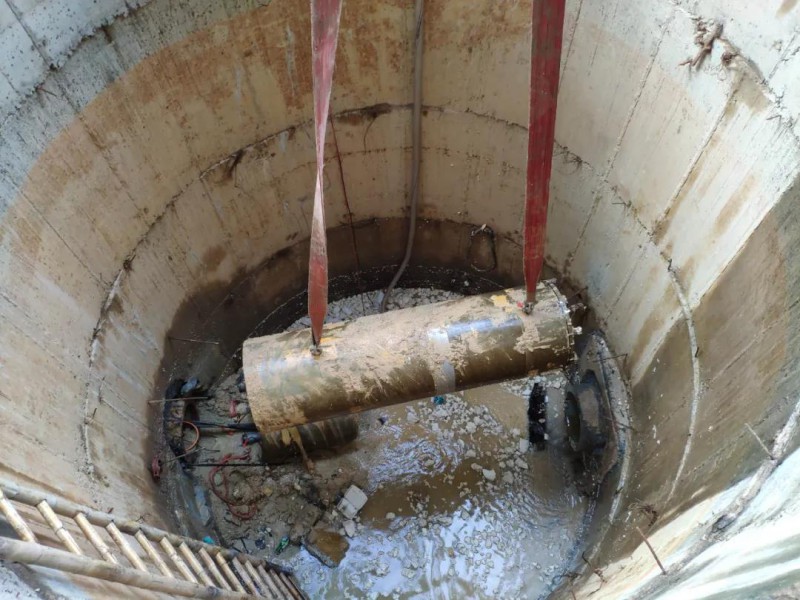

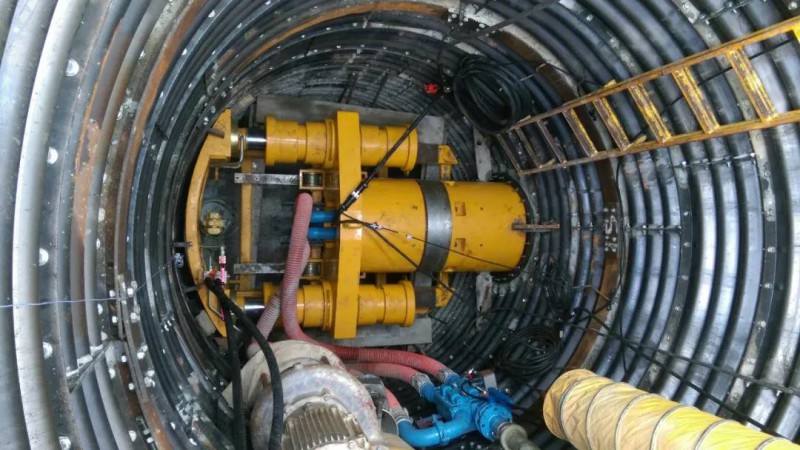

　　施工流程


　　施工效率

　　该段顶管工程综合施工效率约2m/h（包含接管和顶进时间）。

　　案例小结


　　1.对于含有大量地下水的砂土层顶管施工，需根据施工要求采取必要的止水措施，例如双层止水圈甚至高压旋喷止水等措施，以防止地下水从洞口大量涌出而影响施工。

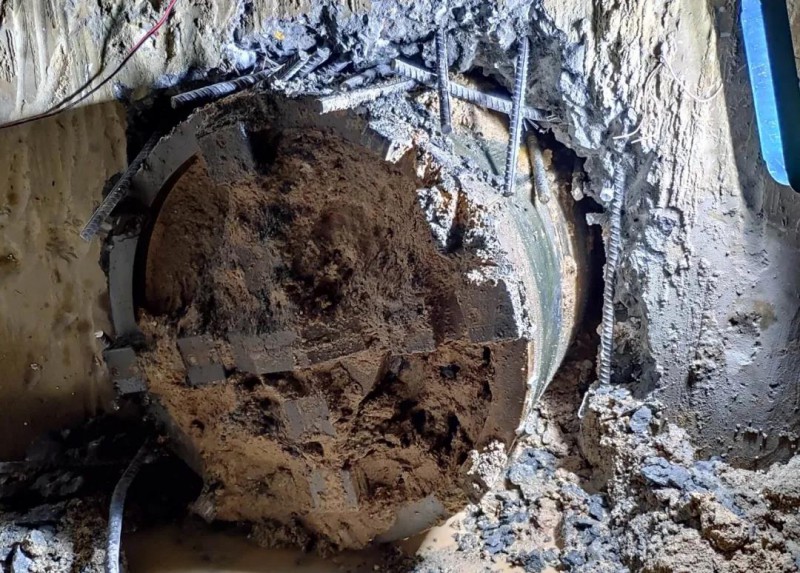

　　2.在松散的砂土层进行顶管施工时，机头入洞时应该缓慢推进，可暂时关闭进排泥泵以防止冲垮洞口，待顶进一段距离后再开启进排泥泵进行循环。

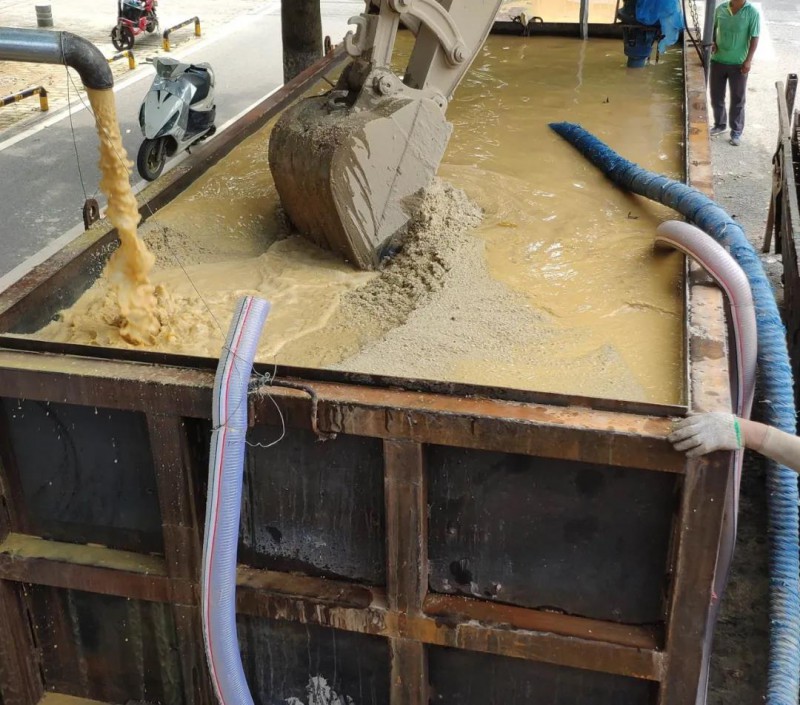

　　3.土层顶管施工，需要注意地层切削量和出渣量的对比，以防止地下土体垮塌后随泥水循环流失，造成后期地面沉降，必要时可采用小泵量顶进或间歇性排泥等操作方式。
