软土地区静钻根植竹节桩竖向承载性能试验研究

2015-10-27 298 0
核心提示:周佳锦1,2,王奎华1,2,龚晓南1,2,张日红3,严天龙3,许远荣3(1.浙江大学 滨海与城市岩土工程研究中心,杭州 310058;2. 浙江大

周佳锦1,2,王奎华1,2,龚晓南1,2,张日红3,严天龙3,许远荣3
(1.浙江大学 滨海与城市岩土工程研究中心,杭州 310058;2. 浙江大学 软弱土与环境土工教育部重点实验室,浙江 杭州 310058;
3.浙东建材集团,浙江 宁波 315000)
  摘 要:为了研究静钻根植竹节桩在软土地区中的抗压、抗拔承载性能,进行了静钻根植竹节桩的抗压、抗拔静载试验,并进行了钻孔灌注桩的抗压静载试验。通过一组静钻根植竹节桩与钻孔灌注桩的抗压静载试验对静钻根植竹节桩的抗压承载性能进行了研究,并将静钻根植竹节桩与钻孔灌注桩的抗压承载特性进行比较和分析;通过一组静钻根植竹节桩的抗压、抗拔静载试验对静钻根植竹节桩的抗拔承载性能进行了分析,并分别用幂函数、双曲线和指数函数对试桩抗拔荷载位移曲线进行了拟合。试验结果表明,静钻根植竹节桩在软土地区中的抗压承载性能很可能要好于钻孔灌注桩;采用指数函数对静钻根植竹节桩抗拔荷载位移曲线进行拟合的效果较好,且静钻根植竹节桩抗拔荷载位移曲线较为平缓。
  关键词:静钻根植工法;竹节桩;水泥土;抗压承载性能;抗拔承载性能;荷载传递机理
  中图分类号:TU 473  文献标识码:A
Bearing capacity of the static drill rooted nodular piles in soft soil area
ZHOU Jia-jin1,2, GONG Xiao-nan1,2, WANG Kui-hua1,2,ZHANG Ri-hong3, YAN Tian-long3, XU Yuan-rong3
(1. Research Center of Coastal and Urban Geotechnical Engineering, Zhejiang University, Hangzhou 310058, China; 2. Key Laboratory of Soft Soils and Geoenvironmental Engineering, Ministry of Education, Zhejiang University, Hangzhou 310058, China;
3. ZDOON Building Materials Group, Ningbo, Zhejiang 315000, China)
  Abstract: A series of field tests of the static drill rooted nodular piles under compression and under tension as well as a group of field tests of the bored piles were conducted to investigate the bearing capacity of the static drill rooted nodular piles in soft soil areas. A group of field tests of static drill rooted nodular piles and bored piles under compression were conducted to investigate the bearing capacity of the static drill rooted nodular pile under compression and give a comparison on the bearing capacity of the static drill rooted nodular pile and the bored pile. A group of field tests of the static drill rooted nodular piles under compression and under tension were conducted to study the uplift bearing capacity of the pile, moreover, power function, hyperbolic function and exponential function models were used to fit the load-displacement curve of the pile, respectively. The test results showed that: the compressive bearing capacity of the static drill rooted nodular pile is probably better than the bored pile in soft soil area; the exponential function model can be used to fit the load-displacement curve of the static drill rooted nodular pile under tension well, and the curve of the static drill rooted nodular pile under tension is relatively flat.
  Key words: the static drill rooted method; nodular pile; compressive bearing capacity; uplift bearing capacity; load transfer mechanism

  1 引 言
  随着我国基础建设的高速发展,桩基础已经成为工程建设中十分重要的一种基础形式;我国东南沿海地区地质条件较差,往往有深厚的软土层存在,桩基承载性能较差。许多学者提出在钻孔灌注桩施工过程中可以采用桩侧后注浆和桩端后注浆技术以改善桩基的承载性能;相关文献中指出进行桩侧后注浆或桩端后注浆的钻孔灌注桩的抗压、抗拔承载性能相比于注浆前都有所提高[1-4]。一些学者也提出了由混凝土和水泥土进行组合形成组合桩基,董平[5]对一种混凝土芯水泥土搅拌桩进行了详细的试验研究和有限元模拟分析,并提出了这种桩基的单桩极限承载力计算公式以及荷载传递的双层模式;刘汉龙[6]等通过大模型尺寸试验对高喷插芯组合桩的承载力及荷载传递机制进行了研究,并指出高喷插芯组合桩与同桩长、同桩径灌注桩相比承载力能提高30%以上,说明组合桩基承载性能相比于传统混凝土桩有一定的优势。
  静钻根植竹节桩也是由预制混凝土桩和通过将水泥浆注入钻孔土体中形成的水泥土组合而成的一种新型组合桩基。静钻根植竹节桩由预制桩承担上部荷载,通过桩周水泥土相比于预制桩较大的桩土接触面积以及水泥土—土体接触面相比于混凝土—土体接触面摩擦性质的改善来提高桩基的桩侧摩阻力;同时桩侧摩阻力的提高能够增加桩身轴力,改善在软土地区桩侧摩阻力较小使得桩身轴力较小,桩身强度很难得到充分发挥的情况。因此,可以认为静钻根植竹节桩结合了预制桩桩身强度高以及水泥土—土体接触面摩擦性能较好的优点,具有较好的工程应用前景。
  笔者课题组通过对静钻根植竹节桩现场静载试验数据分析以及有限元模拟对其承载性能以及荷载传递机理进行了一些研究[7-8],为了对其抗压、抗拔承载性能进行更加详细的研究,本文通过一组静钻根植竹节桩和钻孔灌注桩的静载试验对两种桩基的抗压承载性能进行比较,通过一组静钻根植竹节桩的抗压、抗拔静载试验对其抗压、抗拔承载性能进行分析。
  2 静钻根植竹节桩与灌注桩抗压静载试验
  2.1 试验概况
  该静载试验基于温州某大型电厂基础工程,前期勘察资料显示厂区地质条件较差,软土层厚度达16~20m,主厂房及附属构建筑物必须采用桩基础。桩基础初步设计过程中拟选择钻孔灌注桩与静钻根植竹节桩中的一种,为了将钻孔灌注桩与静钻根植竹节桩的抗压承载性能进行比较,在试验场地内设置了6根试桩,其中4根静钻根植竹节桩,2根钻孔灌注桩。4根静钻根植竹节桩试桩中2根试桩钻孔直径为850 mm,内部预制桩为800 mm管桩和800(600) mm竹节桩(850 mm静钻根植桩);另外2根试桩钻孔直径为700 mm,内部预制桩为600 mm管桩和650(500) mm竹节桩(700 mm静钻根植桩)。800(600) mm竹节桩和650(500) mm竹节桩尺寸如图1所示。

图1 竹节桩示意图 (单位: mm)
Fig.1 Sketch of the nodular piles (unit: mm)
  2根钻孔灌注桩直径都为1000 mm,且6根试桩桩长都为61 m,其中钻孔直径为700 mm的静钻根植桩上部600 mm管桩长度为46 m,下部650(500) mm竹节桩长度为15 m;钻孔直径为850 mm的静钻根植桩上部800 mm管桩长度也为46 m,下部为15 m长的800(600) mm竹节桩。试验场地工程地质条件如表1所示,试桩持力层均为(7)层砾(卵)石层,进入持力层深度1 m。700 mm静钻根植桩设计极限承载力为7 500 kN,850 mm静钻根植桩和1000 mm钻孔灌注桩设计极限承载力均为10 000 kN。
  2.2 单桩静载试验
  单桩竖向抗压静载试验执行标准为中华人民共和国行业标准建筑基桩检测技术规范(JGJ106- 2003)[9],工程试桩均采用锚桩横梁反力装置,采用千斤顶反力加载和百分表测读桩顶沉降的试验方法,采用慢速荷载维持法进行分级加载。根据静载试验所测得荷载、沉降数据经整理后所得各试桩荷载位移曲线如图2所示。图中Q为桩顶荷载,S为桩顶位移,试桩S1-1和S1-2为700 mm静钻根植桩,试桩S2-1和S2-2为850 mm静钻根植桩,S3-1和S3-2为1 000 mm钻孔灌注桩。
  从图2中可以看出,各试桩曲线走向相似,各级沉降稳定、连续、无突变,均为缓变形曲线。其中S1-1和S1-2试桩在加载到8 250 kN时桩顶位移分别为28.97 mm和30.69 mm,均未超过40 mm,即700 mm静钻根植桩极限承载力为8 250 kN,满足设计要求;S2-1和S2-2试桩在桩顶荷载为11 000 kN时,桩顶位移分别为25.44 mm和24.4 mm,即850 mm静钻根植桩极限承载力为11 000 kN,也满足设计要求;S3-1和S3-2试桩在加载到11 000 kN时桩顶位移分别为30.47 mm和27.65 mm,1 000 mm钻孔灌注桩也满足设计要求。对比850 mm静钻根植桩和1 000 mm钻孔灌注桩试桩荷载位移曲线可以发现,两种类型试桩极限承载力相同,都为1 1000 kN,而当桩顶荷载为11 000 kN时,850 mm静钻根植竹节桩桩顶位移要小于1 000 mm钻孔灌注桩桩顶位移,且850 mm静钻根植桩桩身直径要小于1 000 mm钻孔灌注桩,这可能是因为静钻根植桩桩侧摩阻力由水泥土—土体界面提供,其摩擦性质要好于钻孔灌注桩桩土界面摩擦性质,并且静钻根植桩中桩端水泥土扩大头也能够改善桩端承载性能。从上述分析中可以得出静钻根植桩在软土地区中的抗压承载性能很可能要好于钻孔灌注桩。

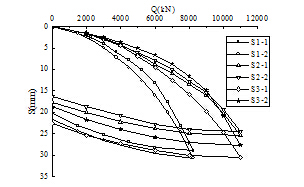

图2 试桩荷载位移曲线
Fig. 2 Load-displacement curves of test piles

表1 试验场地土体性质
Table 1 Properties of soils in test site
土层
土名
土层厚度H
/ m
管桩
钻孔灌注桩
承载力特征值
qsa
/ kPa
qpa
/ kPa
qsa
/ kPa
qpa
/ kPa
1
黏土
0.503.00
25

22

90
2-1
淤泥
0.3015.90
14

12

50
2-2
淤泥
6.5016.90
18

16

3-1
淤泥质粉质粘土
1.0016.25
22

20

3-2
粉细砂
0.705.90
40

35

3-3
粉质粘土
0.8011.90
30

25

4-1
粉土
0.6513.70
40
2500
35

4-2
粉质粘土
0.915.00
40

35
550

4-3
粉土
0.506.10
40

35

5-1
砾(卵)石
0.0517.25
200
11500
150
2200

6-1
粉质粘土
0.807.20
50

45

6-2
粉质粘土
4.008.00
60
3000
55
750

6-3
粉土
0.3011.50
40

35

7
砾(卵)石
2.1014.10
200
11500
150
2200

8
粉质粘土
1.0022.10
60
3000
55
750

9
碎石
2.503.00
200
11500
150
2200
350

  注:表中qsa为桩侧阻力特征值;qpa为桩端阻力特征值。
  3 静钻根植竹节桩抗压、抗拔静载试验
  3.1 试验概况
  该工程为宁波城东开发区某大型商城,设计拟采用静钻根植竹节桩为其基础形式,选用800(600) mm竹节桩和800 mm管桩为内部预制桩,钻孔直径为900 mm,即为900 mm静钻根植竹节桩。为了了解静钻根植竹节桩单桩竖向抗压、抗拔承载力能否满足设计要求,对该项目的6根试桩进行静载试验,其中3根试桩进行抗压静载试验,试桩桩长为73 m;3根试桩进行抗拔静载试验,试桩桩长为62 m。试验场地土层分布情况及土体参数如表2所示。
  3.2 抗压静载试验
  单桩抗压静载试验按建筑基桩检测技术规范(JGJ106-2003)[9]进行,采用慢速维持荷载法,使用大型伞形架上置混凝土预制块堆重作为反力装置,并分级加载进行试验。根据试验实测数据经整理所得试桩荷载位移曲线如图3所示。从图3中可以看出,1号试桩和3号试桩荷载位移曲线均为缓变型曲线,在加载过程中桩顶位移均随着桩顶荷载的增大而平稳增加,未出现明显的转折点,当桩顶荷载达到11 600 kN时,1号试桩和3号试桩的桩顶位移分别为49.36 mm和62.91 mm,结合建筑桩基检测技术规范,1号试桩和3号试桩的单桩极限承载力分别为10 697 kN和 9 881 kN;2号试桩在加载初期其桩顶位移也随着桩顶荷载的增加而平稳增大,当桩顶荷载达到11 600 kN时,桩顶位移突然增加,仅45分钟时间桩顶累计沉降量达到100 mm,本级桩顶沉降量超过上级桩顶沉降量的5倍,达到终止试验条件,2号试桩极限承载力为10 633 kN。根据建筑桩基检测技术规范,取3根试桩抗压极限承载力平均值10 403 kN,为试桩抗压极限承载力。

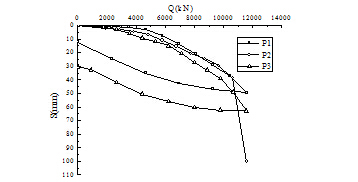

图3 静钻根植竹节桩抗压荷载位移曲线
Fig. 3 Load-displacement curves of static drill rooted nodular piles under compression

表2 试验场地土层分布及土体性质
Table 2 Soil profiles and properties of test site
土层
土层名称
土层厚度H
/ m
重度g
/ (kN/m3)
孔隙比e
塑性
指数IP
液性
指数IL
固快指标(峰值强度)
压缩
模量Es
/ MPa
地基土承载力特征值
/kPa
预制桩
粘聚力c
/ kPa
内摩擦角j
/ (°)
qsa
/ kPa
qpa
/ kPa
1-1
粘土
0.31.9
18.3
1.092
21.2
0.76
29.3
12.5
3.29
75
15

1-2
粘土
0.83.6
17.9
1.109
17.5
0.99
16.9
9.6
2.92
60
12

2-1
淤泥
5.210.0
16.9
1.501
18.5
1.61
12.4
6.7
2.09
45
5

2-2
淤泥质粉质粘土
0.74.6
17.4
1.284
16.7
1.39
13.9
8.2
2.36
50
8

3-1
含粘性土粉砂
2.76.3
19.8
0.708

11.0
28.4
7.62
90
18
800
3-2
粉质粘土
3.710.2
18.4
0.971
12.5
1.15
18.9
11.0
3.80
65
11
280
3-3
淤泥质粘土
0.66.6
17.6
1.240
19.6
1.01
18.3
7.9
2.89
55
10
220
4-1
黏土
1.76.4
19.5
0.808
18.1
0.42
33.7
14.9
6.28
200
28
1100
4-2
粉质粘土
3.212.1
18.9
0.901
14.2
0.81
29.9
15.2
5.70
150
23
650
4-3
砂质粉土
2.68.4
19.0
0.862
7.3
0.76
16.8
28.6
8.12
160
25
1000
6-1
粉质粘土
1.910.2
18.6
0.977
14.5
1.01
26.3
13.6
5.05
100
18
500
6-2
粘土
1.55.2
18.0
1.127
19.7
0.83
26.7
13.0
5.05
110
22
500
6-3
粉质粘土
7.215.0
18.9
0.879
14.0
0.80
28.7
15.8
5.73
140
27
700
6-3a
粉砂
0.64.4
19.7
0.708

15.0
27.9
10.08
180
35
1500
6-4
粉质粘土
0.85.6
18.6
0.976
16.3
0.81
31.4
14.1
4.67
130
26
750
7
粉砂
1.86.0
19.8
0.623

14.5
32.1
11.04
300
42
2600
8-1
粉质粘土
2.18.8
19.7
0.755
15.4
0.36
45.8
19.5
7.83
240
38
1500
8-1a
砂纸粉土
0.83.4
19.5
0.767
10.0
0.69
13.2
29.2
8.63
250
36
1800
8-2
粉质粘土
10.7
19.5
0.769
16.0
0.35
49.7
20.0
7.68
260
40
1700
8-2a
粉砂
0.94.6
19.6
0.719

14.5
31.0
10.52
280
46
2600
9
砾砂
0.213.1
21.3
0.448

10.5
35.8
8.52
420
70
4600

  3.3 抗拔静载试验

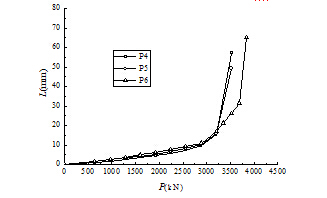

  试桩抗拔静载试验也按照建筑基桩检测技术规范(JGJ106-2003)[9]进行,采用慢速维持荷载法。使用千斤顶横梁反力装置,路基板做支撑,并分级加载进行试验。根据试验所得桩顶荷载以及桩顶上拔位移经整理后所得试桩抗拔荷载位移曲线如图4所示,图中P为桩顶上拔荷载,L为桩顶上拔位移。从图4中可以看出,3根试桩抗拔荷载位移曲线比较接近,其中4号试桩和5号试桩的极限抗拔承载力都为3 200 kN,而6号试桩极限抗拔承载力为3 680 kN。结合建筑桩基检测技术规范,试桩抗拔极限承载力为3 360 kN。


图4 静钻根植竹节桩抗拔荷载位移曲线
Fig. 4 Load-displacement curves of the static drill rooted nodular piles under tension
  徐宏发等[10]提出在实际应用和理论分析中需要对抗拔桩的荷载位移曲线进行数学描述,并提出双曲线模型和指数模型不能全面反映各种类型的上拔荷载位移曲线,用幂函数模型描述抗拔桩荷载位移曲线适应性更强,模拟结果比较合理。考虑到静钻根植竹节桩中桩周水泥土以及桩端水泥土扩大头的存在,其抗拔承载特性很可能会与传统桩基有所不同,本文分别采用双曲线模型、指数函数模型和幂函数模型对本次抗拔试验中试桩的荷载位移曲线进行拟合。根据文献[10]中所述,描述试桩荷载位移曲线的双曲线函数可以表示为:


  式中,P为桩顶上拔荷载;L为桩顶上拔位移;K为初始抗拔刚度;Pm为极限抗拔力。
  指数函数可以表示为:


  幂函数可以表示为:


  n为桩身截面系数,等截面桩n=2.122,扩底桩n=2.902。
  试桩初始抗拔刚度K可以根据图4中实测试桩抗拔荷载位移曲线初始阶段数据计算得到,考虑到静钻根植竹节桩桩端存在水泥土扩大头,而水泥土强度要低于扩底桩中混凝土强度,在用幂函数进行拟合时考虑了等截面桩和扩底桩两种形式,试桩拟合曲线如图5所示。从图5中可以看出,当桩顶荷载较小时,三种拟合曲线均能够较好地模拟静钻根植竹节桩的抗拔荷载位移曲线,随着桩顶荷载的增加,双曲线与幂函数拟合曲线与实测数据出现了一定的偏差,只有指数函数能够较好地反应试桩的荷载位移变化规律。从图5中还可以发现,指数函数拟合曲线相比于双曲线和幂函数拟合曲线要显得较为平缓,说明静钻根植竹节桩中桩周水泥土以及桩端水泥土扩大头的存在使得其抗拔承载性能与传统抗拔桩基有所不同,其抗拔荷载位移曲线比较平缓。

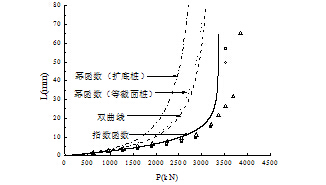

图5试桩抗拔荷载位移拟合曲线
Fig. 5 Fitting load-displacement curves of test piles
  4 结 论
  本文通过对一组静钻根植竹节桩与钻孔灌注桩抗压静载试验以及一组静钻根植竹节桩抗压、抗拔静载试验数据进行分析可以得出以下结论:
  (1)在软土地区,静钻根植竹节桩的抗压承载性能很可能要好于钻孔灌注桩。
  (2)静钻根植竹节桩中桩周水泥土以及桩端水泥土扩大头的存在使其抗拔承载性能与传统桩基有所不同,采用指数函数对其抗拔荷载位移曲线进行拟合的效果较好,且静钻根植竹节桩抗拔荷载位移曲线比较平缓。
  (3)静钻根植竹节桩作为一种新型组合桩基,其在软土地区中的抗压、抗拔承载性能很可能要好于钻孔灌注桩,具有广阔的发展前景。本文对静钻根植竹节桩在软土地区中的承载性能进行了简要的分析,随着静钻根植竹节桩进一步的推广与应用,可以对其荷载传递机理与承载特性进行进一步的分析与研究。
  参考文献
  [1] 王卫东, 吴江斌, 许 亮, 等. 软土地区扩底抗拔桩承载特性试验研究[J]. 岩土工程学报, 2007, 29(9): 1418-1422.
  WANG Wei-dong, WU Jiang-bin, XU Liang, et al. Full-scale field tests on uplift behavior of piles with enlarged base [J]. Chinese Journal of Geotechnical Engineering, 2007, 29(9): 1418-1422.
  [2] 钱建固, 贾鹏, 程明进, 等. 注浆桩土接触面试验研究及后注浆抗拔桩承载特性数值分析[J]. 岩土力学, 2011, 32(S1): 662-668.
  QIAN Jian-gu, JIA Peng, CHENG Ming-jin, et al. Experimental study of grouting pile-soil interface and numerical simulation of bearing behavior of side-grouting uplift pile [J]. Rock and Soil Mechanics, 2011, 32(S1): 662-668.
  [3] 张忠苗, 张乾青. 后注浆抗压桩受力性状的试验研究[J]. 岩石力学与工程学报, 2009, 28(3): 475–482.
  ZHANG Zhong-miao, ZHANG QIAN Qing. Experimental study on mechanical properties of post-grouting compressive pile[J]. Chinese Journal of Rock Mechanics and Engineering, 2009, 28(3): 475–482.
  [4] 刘金砺,秋仁东,邱明兵,等. 不同条件下桩侧阻力端阻力性状及侧阻力分布概化与应用[J]. 岩土工程学报, 2014, 36(11): 1953-1970.
  LIU Jin-li, QIU Ren-dong, QIU Ming-bing, et al. Behaviors of shaft resistance and tip resistance of piles under different conditionsand conceptualization and application of distribution of shaft resistance[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(11): 1953-1970.
  [5] 董平. 混凝土芯水泥土搅拌桩荷载传递机制研究[博士学位论文D]. 广州: 中国科学院研究生院(广州地球化学研究所). 2004.
  [6] 刘汉龙, 任连伟, 郑浩, 等. 高喷插芯组合桩荷载传递机制足尺模型试验研究[J]. 岩土力学, 2010, 31(5): 1395-1401.
  LIU Han-long, REN Lian-wei, ZHENG Hao, et al. Full-scale model test on load transfer mechanism for jet grouting soil-cement-pile strengthened pile [J]. Rock and Soil Mechanics, 2010, 31(5): 1395-1401.
  [7] ZHOU Jia-jin, WANG Kui-hua, GONG Xiao-nan, ZHANG Ri-hong. Bearing capacity and load transfer mechanism of a static drill rooted nodular pile in soft soil areas [J]. Journal of Zhejiang University-SCIENCE A (Applied Physics & Engineering), 14(10):705-719.
  [8] 周佳锦, 龚晓南, 王奎华 等. 静钻根植竹节桩抗压承载性能 [J]. 浙江大学学报(工学版), 2014, 48(5): 835-842.
  ZHOU Jia-jin, Gong Xiao-nan, Wang Kui-hua, et al. Performance of static drill rooted nodular piles under compression [J]. Journal of Zhejiang University (Engineering Science), 2014, 48(5): 835-842.
  [9] 中国建筑科学研究院. JGJ106-2003. 建筑桩基检测技术规范[S]. 北京: 中国建筑工业出版社, 2003.
  [10] 许宏发, 钱七虎, 金丰年. 描述抗拔桩荷载–位移曲线的幂函数模型[J]. 岩土工程学报, 2000, 22(5): 622–624.
  XU Hong-fa, QIAN Qi-hu, JIN Feng-nian. Power function model to describe load-displacement curve of tension pile [J]. Chinese Journal of Geotechnical Engineering, 2000, 22(5): 622–624.
